TASCAM PORTA 05

Parę lat temu kupiłem na fali zajawek analogowym sprzętem magnetofon czterośladowy Tascam Porta 05. Jeden z wielu takich sprzętów. Przeleżał trochę czasu w sali prób, dlugo nieużywany i jak go wziąłem do domu przestał działać... Rozkręciłem dziada. Nie było to łatwe bo zablokowała się w nim kaseta - system ma automatycznie wysuwane głowice - i one wlaśnie nei chciały się schować. Nie obyło się bez drobnych wyłamań, ale udało się. Paluszkiem poruszyłem jedno z kół obrotowych (mechanizm tego cudu jest naprawdę skomplikowany) i poszło. Na razie działa:

Faktem jest jednak że był dotykany przez inne osoby i pewnie dlatego się zbuntował. W przychylnych dłoniach działa :)

My chłopaki z Polibudy i nasze zajawki cz.4

Tym razem w kąciku małego elektronika rewitalizacja playera mp3 Creative Zen Mozaic 4GB. Nie działał. Po otwarciu (dało się, ale nie bez lekkiego zadrapania obudowy) ukazała się bateria w dziwnym stanie, jakaś pofałdowana i spuchnięta. Wymieniłem na chiński zamiennik. Punkty lutownicze do baterii nie były jakoś specjalnie przyjazne, ale dało radę.
Co najważniejsze - działa !
Fotorelacja:

wracam

Zaniedbałem blog. nie wolno tak, wracam do blogowania jak pojebany!

Super wzory na asfaltowej powierzchni kładki koło Przyczółka Grochowskiego

takie tam

My, chłopaki z polibudy i nasze zajawki cz.3

Kolejny wpis o tematyce związanej z elektroniką. Poszedłem za ciosem i dzięki internetowi, gdzie są po rpsotu tony schematów i layoutów płytek drukowanych, postanowiłem zrobić jakieś efekty gitarowe. Jako pierwszy wybrałem już dawno nie produkowany przez EHX Hog's Foot/ Mole. W zasadzie jest to podstawowy układ wzmacniacza (w układzie WE) na jednym tranzystorze. Efekt nie powala, ale nie miałem okazji we właściwy sposób sprawdzić - lekki boost i podbicie basów. Czekam aż w wpadnie mi ręce jakaś sensowna obudowa i footswitch.

Hog's Foot / Mole widok od dołu

Hog Foot/ Mole od góry z zamontowanymi gniazdami i potencjometrem

Rewolucyjne w stosunku do poprzedniej konstrukcji jest zastosowanie termotransferu do przełożenia layoutu z papieru na laminat. Jest w sieci sporo poradników i w zasadzie nie ma co się rozwodzić - działa. Drukarka laserowa, papier kredowy, najnormalniejsze w świecie żelazko i jazda! Efekty są bardzo dobre i można poszaleć z bardziej złożonymi konstrukcjami, co byłoby trudne z użyciem samego mazaka.

W trakcie składania jest tremolo z układem ze strony tonepad.com nazwane Austremolo - zobaczymy co z tego wyjdzie - póki co zrobiłem płytkę. Nauczka z tej płytki - uważać na temperaturę roztworu trawiącego - był zbyt ciepły i są malutkie mankamenty.

Płytka AusTremolo

Dogface

Jak dla mnie głowa psa (owczarka niemieckiego). Nie jestem w 100% pewien czy autorem był przypadek, w każdym razie - rewelacja.

My, chłopaki z polibudy i nasze zajawki cz 2.

W tym odcinku zamieszczam parę fotografii mojej debiutanckiej płytki drukowanej. Trzeba zacząć od czegoś prostego - zatem jest to wzmacniacz 2 x 10W z zastosowaniem układu scalonego TDA2009 (z zastosowaniem układu z datasheet'a). Ścieżki rysowałem ręcznie mazaczkiem.

Co najważniejsze układ DZIAŁA !!!

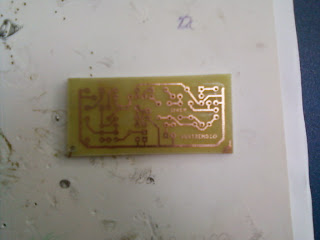

Płytka świeżo po wytrawieniu

Kilka pierwszych elementów

Jak wyżej.

Gotowy zmontowany cały układ z radiatorkiem i wszystkim co trzeba.

Widok od dołu. Nie obyło się bez małych korekt (biały kabelek), łączenie z resztą świata uwzględniłem po fakcie (gniazda cinch itp.)

Koszt całości przedsięwzięcia prawdopodobnie nie przekroczył 10zł. Nie uwględniłem zgromadzonego sprzętu, ale ten będzie używany jeszcze nie raz... (-:
